Hadicová
spona - GTO
Materiál: |
pružinová oceľ |
 |
Povrch.
úprava: |
Farba
DELTA-SEAL |
|
|
Forma
nasadenia : |
osadzovacie kliešte |

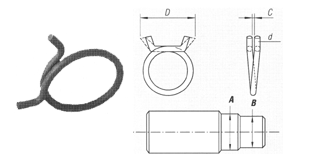

| Priemer trubky | Priemer drôtu d mm |
C max. mm |
D max. mm |
Typ RSF |
Farebný odtieň |
Objednávacie číslo | |
| A max. mm |
B min. mm |
||||||
| 6,5 | 6,3 | 1,6 | 0,2 | 19,0 | 6 | strieborný | 360
703 |
| 8,0 | 7,8 | 1,6 | 0,3 | 21,0 | 8 | červený | 360
707 |
| 8,8 | 8,5 | 1,6 | 0,5 | 21,0 | 8-1 | modrý | 360
709 |
| 9,7 | 9,4 | 2,2 | 0,5 | 22,0 | 9 | strieborný | 360
710 |
| 10,5 | 10,2 | 2,2 | 0,5 | 22,0 | 10 | červený | 360
711 |
| 11,3 | 10,8 | 2,2 | 0,5 | 23,0 | 11 | modrý | 360
712 |
| 12,3 | 11,8 | 2,2 | 0,5 | 25,0 | 12 | strieborný | 360
713 |
| 13,0 | 12,6 | 2,2 | 0,5 | 25,0 | 13 | červený | 360
714 |
| 13,8 | 13,3 | 2,6 | 0,6 | 25,0 | 13-1 | modrý | 360
715 |
| 14,5 | 14,0 | 2,7 | 0,6 | 27,0 | 14 | strieborný | 360
716 |
| 15,4 | 14,8 | 2,7 | 0,6 | 27,0 | 15 | červený | 360
717 |
| 16,0 | 15,5 | 2,7 | 0,6 | 27,0 | 16 | modrý | 360
718 |
| 18,0 | 17,0 | 2,8 | 0,6 | 28,0 | 17 | červený | 360
720 |
| 19,5 | 18,5 | 2,8 | 1,0 | 30,0 | 19 | strieborný | 360
722 |
| 21,0 | 20,0 | 2,8 | 1,0 | 31,0 | 21 | modrý | 360
724 |
| 22,8 | 21,6 | 3,1 | 0,8 | 31,0 | 22 | strieborný | 360
726 |
| 24,5 | 23,0 | 3,1 | 1,0 | 31,0 | 24 | strieborný | 360
728 |
| 26,0 | 24,5 | 3,3 | 1,5 | 33,0 | 26 | modrý | 360
730 |
| 27,5 | 26,0 | 3,6 | 1,5 | 38,0 | 27 | červený | 360
732 |
| 28,5 | 27,0 | 3,9 | 1,5 | 38,0 | 28 | strieborný | 360
733 |
| 29,0 | 27,5 | 3,9 | 1,5 | 41,0 | 29-1 | červený | 360
734 |
| 31,0 | 29,5 | 3,9 | 1,5 | 41,0 | 31 | modrý | 360
736 |
| 32,5 | 31,0 | 3,9 | 1,5 | 44,0 | 32 | červený | 360
738 |
| 34,2 | 32,5 | 4,1 | 1,5 | 44,0 | 34 | strieborný | 360
739 |
| 35,6 | 34,2 | 4,1 | 1,5 | 47,0 | 35 | modrý | 360
740 |
| 37,3 | 35,6 | 4,1 | 1,5 | 47,0 | 37 | červený | 360
741 |
| 39,0 | 37,5 | 4,1 | 1,5 | 47,0 | 39 | strieborný | 360
742 |
| 40,5 | 38,8 | 4,1 | 1,5 | 47,0 | 40 | modrý | 360
743 |
| 42,5 | 40,0 | 4,4 | 1,5 | 50,0 | 42 | červený | 360
744 |
| 45,7 | 43,3 | 4,4 | 1,5 | 54,0 | 45 | strieborný | 360
746 |
| 49,0 | 46,5 | 4,5 | 2,5 | 57,0 | 49 | modrý | 360
748 |
| 51,0 | 48,0 | 4,5 | 2,5 | 57,0 | 50 | strieborný | 360
749 |
| 52,4 | 49,3 | 4,5 | 2,5 | 58,0 | 52 | červený | 360
750 |
| 55,5 | 52,4 | 4,5 | 2,5 | 58,0 | 55 | modrý | 360
752 |
| 57,2 | 54,0 | 4,5 | 2,5 | 58,0 | 57 | strieborný | 360
754 |
| 58,5 | 55,5 | 4,5 | 2,5 | 60,0 | 58 | modrý | 360
756 |
| 62,0 | 59,0 | 4,8 | 2,5 | 60,0 | 61 | strieborný | 360
758 |
| 65,2 | 62,0 | 4,8 | 2,5 | 60,0 | 65 | strieborný | 360
760 |
| 68,2 | 65,1 | 5,1 | 2,5 | 65,0 | 68 | strieborný | 360
762 |
| 71,0 | 67,0 | 5,1 | 2,5 | 65,0 | 70 | modrý | 360
764 |
| Osadzovacie kliešte na hadicové spony GTO | ||
 |
361 708 -
200mm čierne |
 |
361 702 - 200mm chrom |
||
361 704 - 200mm pre typy 360 703 až 360 748 |
 |
|
361 781 - 280mm pre typy 360 718 až 360 764 |
 |
|
361 782 - 280mm pre typy 360 718 až 360 764 |
||
