Umožňuje kontrolu a vyhodnotenie procesu nitovania ako jednostrannými trhacími nitmi, tak aj nitmi maticovými, skrutkovými a taktiež dvojdielnymi spojovacími prvkami.

Prečo používať PCS-RIVETEC ?
Nitovaný spoj prevedený bežným náradím nie je možné vyhodnotiť z hľadiska kvality. Jediné čo môžeme konštatovať po optickej kontrole je, či bol nit zanitovaný. Musíme sa spoľahnúť na to, že hodnoty udávané výrobcom na daný nit boli dodržané u každého jediného nitu, ktorý použijeme a taktiež na to, že všetky technologické operácie, ktoré je potrebné previesť pred samotným nitovaním boli prevedené kvalitne.
Naopak v prípade použitia PCS-RIVETEC máme istotu, že každý nit splňuje požiadavky, ktoré od neho očakávame. Pokiaľ je akýkoľvek sledovaný parameter odchýlený, sme na to upozornení. Kontrolujeme teda každý jednotlivý nit a zároveň vytvorený spoj. Namerané hodnoty sú uložené a môžu byť použité pre spätnú kontrolu a taktiež pre dokladovanie kvality každého jednotlivého nitového spoja.

Prednosti systému PCS-RIVETEC
PCS-RIVETEC slúži :
· k plne automatickému sledovaniu parametrov ( kvality ) procesu nitovania u každého spoja (nitu) a v prípade vzniku neprípustnej odchýlky k zastaveniu procesu.
· k sledovaniu a archiváciu nameraných hodnôt pri procesu nitovania a ich štatistickému vyhodnoteniu

Zariadenie dokáže rozpoznať:
- prítomnosť nitu pri procese
- použitie správneho nitu podľa predpisu
- poškodený alebo vadný nit
- prítomnosť spojovaných materiálov
- zmenu kvality predvŕtaných otvorov pre nity
- správne dosadnutie spojovaných materiálov
- správne dosadnutie nitu do materiálu
- poškodenie alebo vadnú funkciu nitovacieho zariadenia


Popis zariadenia

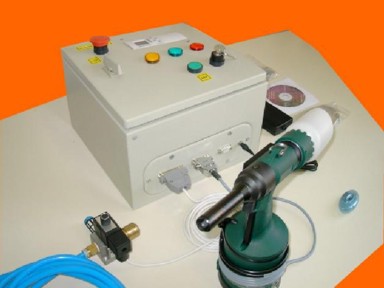

(1) Hydropneumatické nitovacie zariadenie vybavené snímačom sily (tenzometrom) a v prípade potreby snímačom dráhy.

(2) Kontrolný a riadiaci blok – KRB. KRB obsahuje vyhodnotiaci modul sila x dráha, súčasťou ktorého je externý pamäťové médium MMC. Toto médium je použité pre ukladanie nameraných dát. Kapacita média 54 MB umožňuje uložiť cca 2300 nitovacích cyklov. KRB ďalej obsahuje programovateľnú elektronickú riadiacu jednotku. Táto jednotka riadi celý proces a na základe výsledkov z vyhodnotiaceho modulu ovláda vstupný a výstupné signály.

Princíp funkcie zariadenia

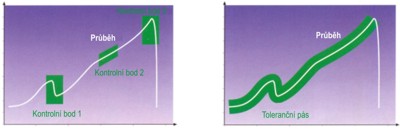

Hlavným elementom zariadenia je modul snímania sily a modul snímania dráhy. Tieto moduly s veľkou presnosťou monitoruje celý priebeh procesu nitovania. Hodnoty sú spracované meracím vyhodnotiacim modulom ( napr. typ MP85 od nemeckej firmy HBM). Modul prevedie vyhodnotenie krivky sila x čas (dráha). Krivka je porovnaná s referenčnou krivkou zadanou

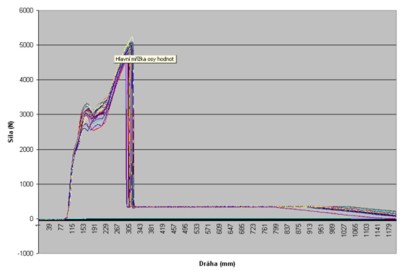

užívateľom. V praxi to znamená, že nameraná krivka musí prechádzať kontrolnými poliami, umiestnenými na referenčnej krivke, alebo sa musí pohybovať v tolerančnom pásme okolo referenčnej krivky.

Varianty vyrábaných prístrojov

Nitovací prístroj vybavený len silovým snímačom		Zariadenie pracuje na základe vyhodnotenia závislosti sily na čase
Nitovací prístroj vybavený snímačom sily a dráhy		Zariadenie pracuje na základe vyhodnotenia závislosti sily na dráhe

Štandardne je pracovisko dodávané ako ucelený systém vzájomne prepojených komponentov. Podľa priania zákazníka je možné pracovisko dodať ako jednotlivé elementy a tie zabudovať do pracovnej linky alebo prepojiť s iným externým zariadením.

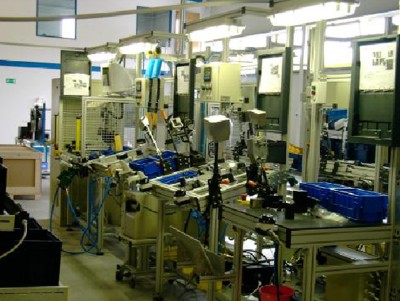

Príklad aplikácie systému
